2025-05-15 10:27
已查看157次
GB/T3923的本部分規(guī)定了采用條樣法測(cè)定織物斷裂強(qiáng)力和斷裂伸長(zhǎng)率的試驗(yàn)方法本部分主要適用于機(jī)織物,也適用于其他技術(shù)生產(chǎn)的織物,
通常不用于彈性織物、土工布、玻璃纖維織物以及碳纖維和聚烯烴扁絲織物。
原理
對(duì)規(guī)定尺寸的織物試樣,以恒定伸長(zhǎng)速度拉伸直至斷脫。記錄斷裂強(qiáng)力及斷裂伸長(zhǎng)率,如果需要，記錄斷脫強(qiáng)力及斷脫伸長(zhǎng)率。
試樣準(zhǔn)備
對(duì)于機(jī)織物,試樣的長(zhǎng)度方向應(yīng)平行于織物的經(jīng)向或緯向,其寬度應(yīng)根據(jù)留有毛邊的寬度而定。從條樣的兩側(cè)拆去數(shù)量大致相等的紗線,
直至試樣的寬度符合規(guī)定的尺寸。毛邊的寬度應(yīng)保證在試驗(yàn)過程中長(zhǎng)度方向的紗線不從毛邊中脫出。
注:對(duì)一般機(jī)織物,毛邊約為5mm或15根紗線的寬度較為合適。對(duì)較緊密的機(jī)織物,較窄的毛邊即可。對(duì)較稀松的機(jī)織物,毛邊約為10mm。
對(duì)于每厘米僅包含少最紗線的織物,拆邊紗后應(yīng)盡可能接近試樣規(guī)定的寬度(見8.2)。計(jì)數(shù)整個(gè)試樣寬度內(nèi)的紗線根數(shù),如果大于或等于20根,
則該組試樣拆邊紗后的試樣紗線根數(shù)應(yīng)相同;如果小于20根,則試樣的寬度應(yīng)至少包含20根紗線。如果試樣寬度不是50mm±0.5mm,
試樣寬度和紗線根數(shù)應(yīng)在試驗(yàn)報(bào)告中說明。
對(duì)于不能拆邊紗的織物,應(yīng)沿織物縱向或橫向平行剪切為寬度為50mm的試樣。一些只有撕裂才能確定紗線方向的機(jī)織物,其試樣不應(yīng)
采用剪切法達(dá)到要求的寬度。
設(shè)定拉伸速度

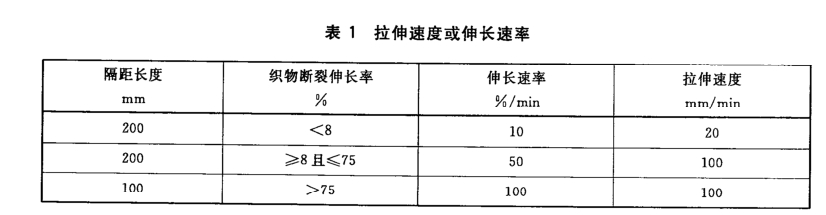

根據(jù)表1中的織物斷裂伸長(zhǎng)率,設(shè)定拉伸試驗(yàn)儀的拉伸速度或伸長(zhǎng)速率
測(cè)試儀器：普創(chuàng)科技ETT-A電子拉力試驗(yàn)機(jī)
9.4測(cè)定
9.41測(cè)定和記錄
在夾鉗中心位置夾持試樣,以保證拉力中心線通過夾鉗的中點(diǎn)。
啟動(dòng)試驗(yàn)儀,使可移動(dòng)的夾持器移動(dòng),拉伸試樣至斷脫。記錄斷裂強(qiáng)力,單位為牛頓(N);記錄斷裂伸長(zhǎng)或斷裂伸長(zhǎng)率,單位毫米(mm)或
百分率(%)。如果需要,記錄斷脫強(qiáng)力、斷脫伸長(zhǎng)和斷脫伸長(zhǎng)率。記錄斷裂伸長(zhǎng)或斷裂伸長(zhǎng)率到最接近的數(shù)值:
-斷裂伸長(zhǎng)率
每個(gè)方向至少試驗(yàn)5塊試樣。
9.4.2 滑移
如果試樣沿鉗口線的滑移不對(duì)稱或滑移量大于2mm,舍棄試驗(yàn)結(jié)果。
9.4.3 鉗口斷裂
如果試樣在距鉗口線5mm以內(nèi)斷裂,則記為鉗口斷裂。當(dāng)5塊試樣試驗(yàn)完畢,若鉗口斷裂的值大于最小的“正?！敝?
可以保留該值。如果小于最小的“正?！敝?應(yīng)舍棄該值,另加試驗(yàn)以得到5個(gè)“正?！睌嗔阎?。
如果所有的試驗(yàn)結(jié)果都是鉗口斷裂,或得不到5個(gè)“正常”斷裂值,應(yīng)報(bào)告單值,且無需計(jì)算變異系數(shù)和置信區(qū)間。
鉗口斷裂結(jié)果應(yīng)在試驗(yàn)報(bào)告中說明。
查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?
全國(guó)免費(fèi)客服電話 : 18615268674
固定電話 : 0531-58531949
郵箱 : [email protected]
地址 : 濟(jì)南市天橋區(qū)藍(lán)翔路15號(hào)
聯(lián)系我們
